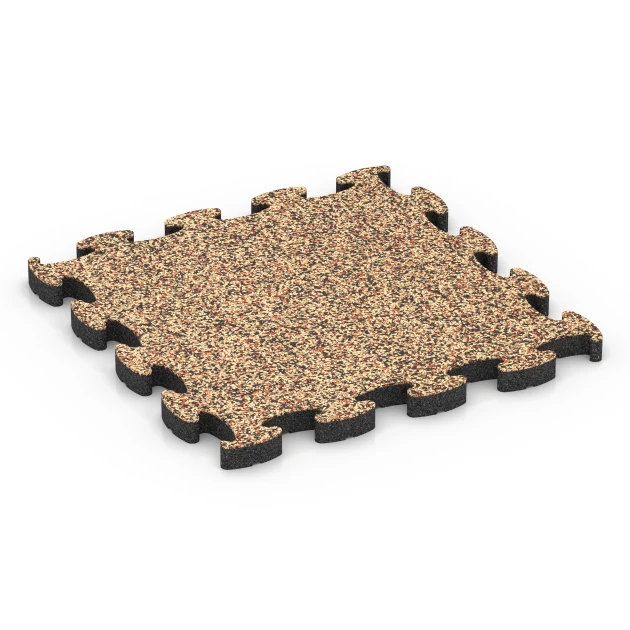

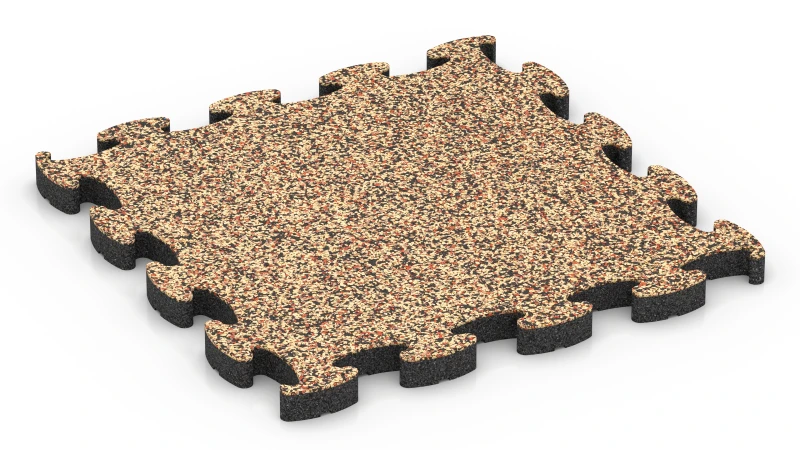

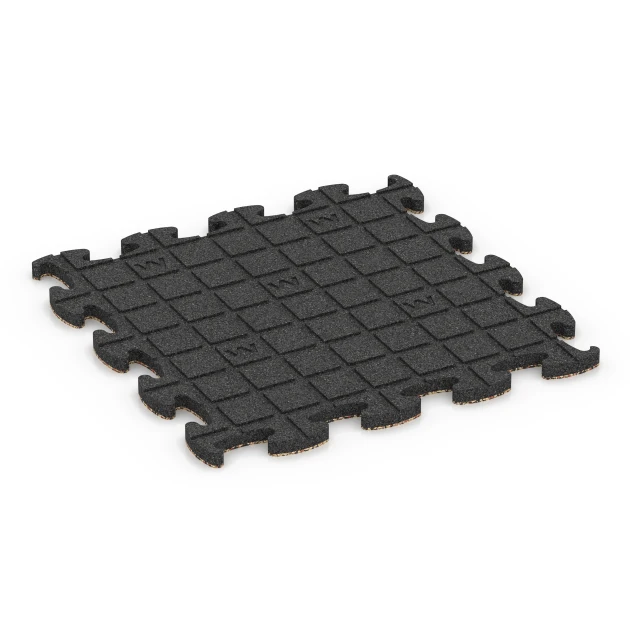

Loseta amortiguadora puzzle XT "Terracota"
- /
-
Listo para envío
en aprox. 3-4 semanas – fabricación aún no iniciada - 107,04 € / 5,03 Pieza / m²
- (4,34 kg / Pieza)
EAN: 4251469369344 | Núm. de artículo: 6934
La loseta amortiguadora puzzle tipo XT es un pavimento amortiguador para zonas de juegos y espacios al aire libre en los que el color y las formas son parte del concepto de diseño. El pavimento está formado por losetas calibradas que tienen 2,8 cm de espesor y una capa de desgaste de granulado de EPDM teñido en masa. Entre las losetas solo queda una junta mínima. Por eso, la superficie parece un pavimento vertido. Combinada con placas base funcionales tipo XX, forma una estructura multicapa cuya altura depende de la altura libre de caída de los elementos de juego.
¿Qué libertad ofrece el diseño?
Las losetas se cortan a medida con precisión en fábrica. Por eso se pueden crear bordes rectos, curvas, círculos y líneas sinuosas. También se pueden formar zonas de color, como un camino, un círculo alrededor de un elemento de juego o una zona de otro color. Las superficies rectangulares convencionales también son posibles. Las superficies con bordes rectos se dibujan en el planificador de colocación de la web de WARCO. Después se envía el archivo DXF a WARCO. Para crear curvas y cambios de color, WARCO necesita un plano de la superficie. Con un coste adicional, WARCO entrega las losetas cortadas y listas para colocar.
¿Cómo se compone el pavimento amortiguador?
La altura necesaria de la estructura en una zona de juegos depende de la altura libre de caída de los elementos de juego. La loseta amortiguadora puzzle forma la capa superior. Debajo se colocan una o varias capas de placas base funcionales tipo XX. El número de capas permite adaptar la estructura a todas las alturas libres de caída habituales en las zonas de juegos.
¿Qué caracteriza a las losetas?

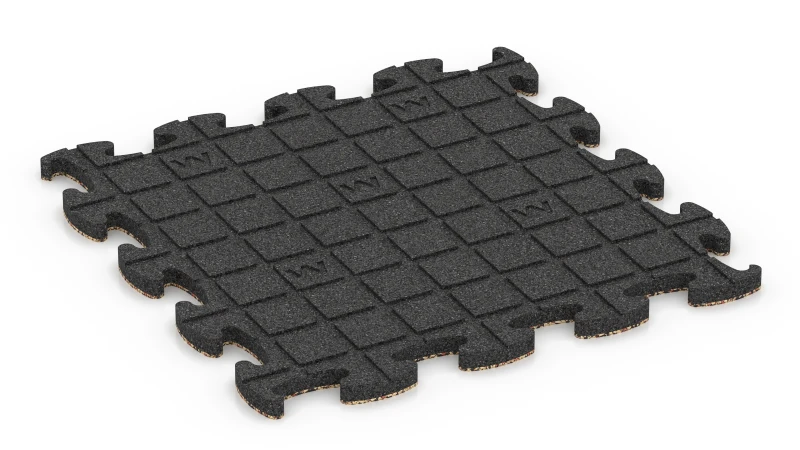

Las losetas tienen dos capas con funciones distintas. La capa de desgaste está hecha de granulado de EPDM de nueva fabricación y teñido en masa. Así, las losetas conservan el color aunque la superficie se desgaste con el tiempo. La superficie ofrece un buen agarre y sigue siendo antideslizante después de un chubasco. El cuerpo de la loseta está hecho de granulado NFU, procedente de neumáticos fuera de uso. El cuerpo se fabrica con una densidad baja y, por eso, amortigua los impactos. Las losetas pesan alrededor de 22 kg por metro cuadrado. Recién desembaladas, a veces huelen a caucho. Al aire libre, este olor desaparece pronto.
¿Por qué elegir losetas en lugar de un pavimento vertido?
La loseta amortiguadora puzzle reúne las posibilidades de diseño de un pavimento amortiguador continuo vertido in situ y las ventajas económicas de un pavimento de losetas. La estructura multicapa dura más y cuesta menos que una única loseta gruesa. También envejece mejor. La unión tipo puzzle optimizada mantiene las losetas bien unidas de forma duradera. Así, la junta sigue siendo mínima y la superficie parece de una sola pieza incluso después de años. Si se desgasta una zona sometida a mucho uso, por ejemplo debajo de un columpio, solo se sustituyen allí las losetas de la capa superior. Las placas base funcionales situadas debajo permanecen en su sitio. Esta es la forma más económica de conservar el pavimento amortiguador durante muchos años.
¿Cómo se instala y se mantiene el pavimento?
Las losetas solo se apoyan sobre el soporte, sin pegamento ni tornillos. El soporte debe mantener su capacidad portante, ser estable y estar prácticamente plano. Sobre hormigón, asfalto o adoquines no hace falta ninguna estructura adicional debajo. Sobre terreno natural se necesita una base, por ejemplo de rejillas estabilizadoras de grava rellenas de gravilla. Para recortar las losetas en los bordes por cuenta propia, se usa una sierra de calar o una sierra circular. La lluvia atraviesa las losetas y, sobre un soporte impermeable, fluye por debajo siguiendo la pendiente. Así no se forman charcos. Las heladas no dañan las losetas. Las hojas y la arena se retiran con una escoba o una manguera de jardín.
Descuento
Aspectos destacados del producto
Characteristics
Detalles del producto – Material y estructura
Comparative values

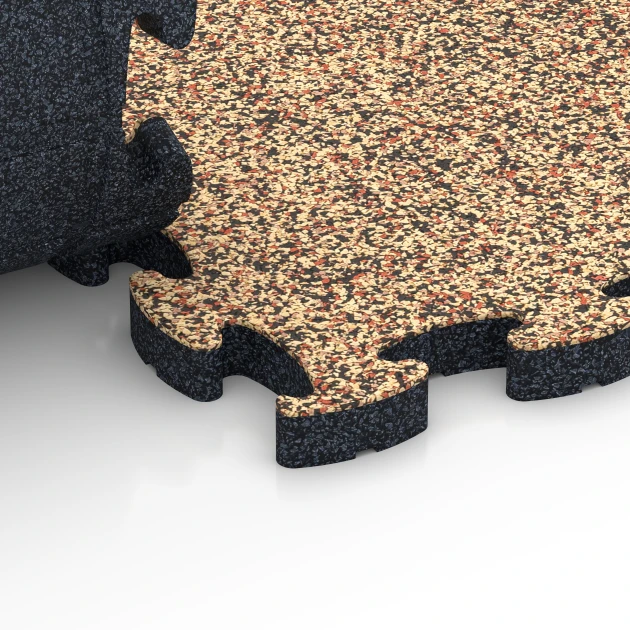

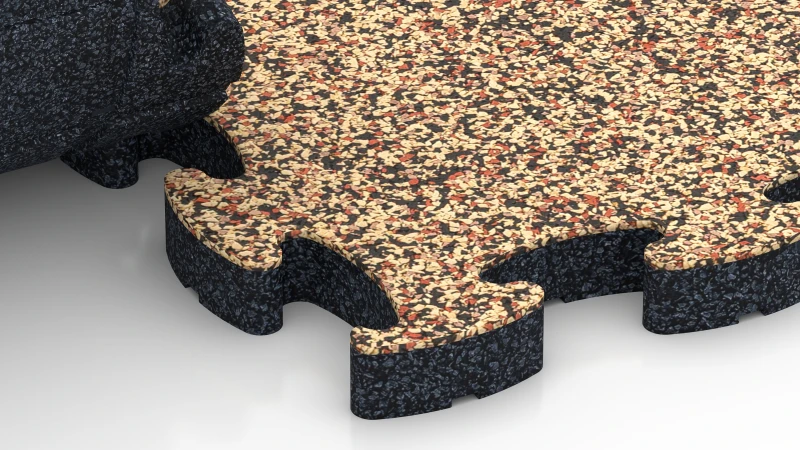

Un encaje de puzle calibrado sin bisel se obtiene al cortar cada baldosa con exactitud a partir de una pieza en bruto de mayor tamaño. La pieza en bruto se deja madurar durante varios días antes del corte.

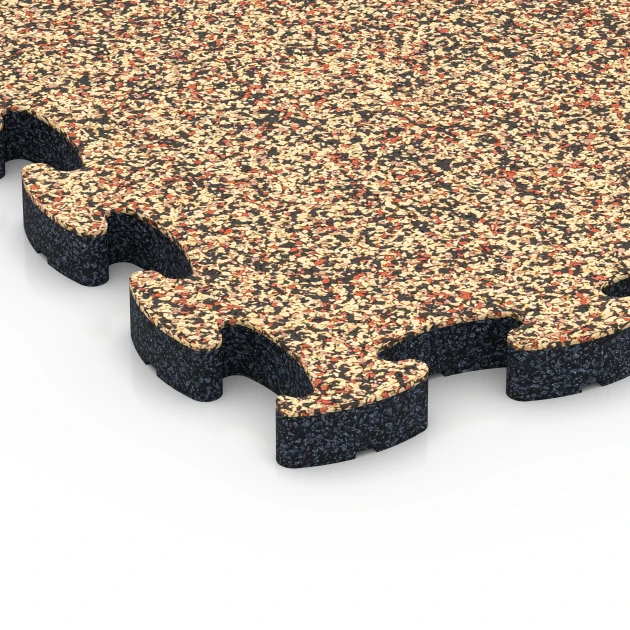

Sin bisel significa que los cantos de la baldosa son verticales y no están achaflanados. La baldosa terminada presenta una tolerancia mínima de altura.
Con el procedimiento de prensado habitual, una baldosa de caucho adquiere un canto achaflanado, de modo que cada junta se aprecia como una línea oscura en la superficie. Los cantos verticales y la tolerancia mínima de altura permiten que las baldosas encajen con precisión; entre ellas solo queda una junta capilar, perceptible en la superficie instalada únicamente al observarla de cerca. Así, el revestimiento de suelo presenta un aspecto casi sin juntas.
La estructura tipo sándwich formada por losetas de caucho permite adaptar la capacidad de carga, la amortiguación y la altura total del pavimento a cada uso. En la parte superior se coloca la loseta de acabado de la serie XT, que forma la superficie visible del pavimento y determina su resistencia al desgaste. Debajo se colocan una o varias placas XX que aportan las prestaciones necesarias.
Las losetas de acabado XT y las placas XX se fabrican con granulado de caucho aglomerado con poliuretano y están disponibles en distintos espesores y densidades. La elección y combinación de ambos tipos de placa permite ajustar la altura total, la capacidad de carga y la amortiguación del pavimento al uso concreto. Por eso, dos estructuras de la misma altura pueden ofrecer niveles de amortiguación muy diferentes.
Cuando la estructura se configura para absorber impactos, permite alcanzar una mayor altura crítica de caída en parques infantiles y absorbe parte de la energía del impacto durante el entrenamiento con pesas. En interiores, mejora el aislamiento frente al ruido de impactos y reduce la transmisión del ruido a través de la estructura. Bajo máquinas e instalaciones, así como en zonas sensibles a las vibraciones, aumenta la capacidad de amortiguación de estas.
La clase de amortiguación indica cuánto amortigua una loseta de caucho y qué carga admite. Las losetas de clase 1 son las que soportan mayor carga, las de clase 3 las que más amortiguan, y las de clase 2 se sitúan entre ambas. Cuanto mayor es la amortiguación, más cede la loseta bajo carga.
Las losetas de clase 1 tienen la mayor capacidad portante, la menor amortiguación y la menor deformación bajo carga. Reparten cargas puntuales elevadas y amortiguan vibraciones; son aptas únicamente para interiores. Las de clase 2 tienen una capacidad portante y una amortiguación medias y ofrecen una respuesta elástica equilibrada al pisarlas. Pueden emplearse en interiores y exteriores, por lo general bajo baldosas de terrazas y balcones, bajo losas de pavimentación peatonal o en zonas de acceso.
Las losetas de clase 3, por su parte, tienen la menor capacidad portante y la mayor amortiguación. Son las que más ceden bajo carga y las que más energía de impacto absorben, por lo que se emplean cuando el pavimento debe ser elástico y atenuar el ruido. También pueden utilizarse tanto en interiores como en exteriores.
Las tres clases se ofrecen en los formatos de 52 × 52 cm y 104 × 104 cm, con espesores de 1,8 cm y 2,8 cm.
Las losetas de caucho de distintos tipos pueden superponerse en una estructura tipo sándwich. Cada capa cumple una función específica. En la parte inferior se colocan placas del tipo XX, disponibles en tres niveles de amortiguación. Estas placas pueden disponerse bajo la loseta de acabado en la cantidad y el orden que se deseen; cada capa puede tener su propio nivel de amortiguación, densidad y espesor. La superficie visible está formada por una loseta de revestimiento del tipo XT u otra loseta de acabado. Su densidad y elasticidad pueden diferir de las que presentan las placas situadas debajo.
El orden de las capas depende del uso previsto de la superficie y del efecto que se busca conseguir. La elección y disposición de las capas permiten ajustar la absorción de impactos, la capacidad de carga y el reparto de las cargas puntuales. Por ello, dos configuraciones con la misma altura total pueden presentar diferencias en capacidad de carga, elasticidad y amortiguación.
Cuando las losetas de caucho se colocan en varias capas superpuestas, las juntas de cada capa deben disponerse a matajunta, sin que ninguna coincida con las de la capa contigua. En un sistema multicapa, cada capa se coloca desplazada respecto a la inferior, de forma que las losetas de la capa superior cubran las juntas de la capa inferior.
Este desplazamiento evita que las juntas formen líneas continuas y contribuye a la regularidad de la superficie. En exteriores, además, impide que la vegetación del soporte se abra paso hasta la superficie.
En un pavimento multicapa, las placas de caucho no se pegan entre sí: se colocan simplemente una capa sobre otra, sin adhesivo entre ellas.
El granulado de caucho aglomerado con poliuretano responde a los cambios de temperatura y humedad: se dilata con el calor y se contrae con el frío. Como las capas solo se apoyan unas sobre otras, cada una puede moverse de forma independiente sin afectar al movimiento de la siguiente.
El encaje entre las placas de caucho de la capa superior y el peso propio del conjunto mantienen el pavimento en su sitio. Además, como las capas no están pegadas, si más adelante hay que intervenir en el pavimento, puede desmontarse capa por capa para revisarlas y sustituir las que haga falta.
Los dos procedimientos de ensayo de la UNE-EN 1177 distinguen la determinación en laboratorio de la altura crítica de caída de un pavimento amortiguador y la verificación in situ de una superficie ya instalada. En el laboratorio, los cuerpos de ensayo suman al menos un metro cuadrado y se colocan sobre una base de hormigón plana y rígida. Los materiales sueltos, como arena, grava o astillas de madera amortiguadoras, se extienden con el espesor previsto, mientras que las losetas amortiguadoras se disponen de modo que también se ensayen sus juntas.
El impacto de laboratorio se realiza dejando caer desde distintas alturas un cabezal de ensayo semiesférico de 4,6 kg y unos 16 cm de diámetro, provisto de un acelerómetro. Para las losetas amortiguadoras se efectúan como mínimo nueve caídas desde al menos cuatro alturas, en puntos separados entre sí 25 cm. En los materiales sueltos se realizan tres impactos sobre el mismo punto para cada altura. La temperatura de ensayo es de 23 °C, con una desviación admisible de hasta cinco grados.
La evaluación de laboratorio considera el valor HIC como criterio de lesión en la cabeza y la aceleración máxima gmax. La altura crítica de caída es aquella en la que se alcanza HIC 1000 o gmax 200 g, y es determinante la menor de ambas alturas, obtenida mediante interpolación de la serie de mediciones. El informe de ensayo indica la altura crítica de caída en metros con dos decimales y la incertidumbre de medida del laboratorio. El resultado solo es válido para la configuración ensayada de tipo de loseta, espesor y unión, y en los sistemas multicapa para toda la sucesión de capas. La base de ensayo es el soporte rígido del laboratorio, no la estructura ejecutada en la obra.
La comprobación in situ verifica si el pavimento amortiguador instalado cubre la altura de caída libre del equipo de juego existente. La altura de caída de ensayo debe ser al menos igual a la altura de caída libre establecida para el equipo conforme a UNE-EN 1176. Las mediciones se efectúan en los puntos más desfavorables, por ejemplo donde el pavimento esté desgastado o presente el menor espesor, y en otros puntos representativos. El número de puntos depende de la extensión del área de impacto y la norma fija una cantidad mínima. Este procedimiento se limita a los puntos ensayados y no determina una altura crítica de caída.
El espesor necesario de las colchonetas amortiguadoras y las placas amortiguadoras depende de su altura crítica de caída verificada. Esta debe ser, como mínimo, igual a la altura de caída libre del equipo de juego; cuanto mayor sea la posible altura de caída, mayor deberá ser el espesor de la colchoneta o la placa amortiguadora.
El espesor por sí solo no permite determinar la altura de caída, ya que la estructura, la densidad y la elasticidad del producto también influyen en la amortiguación de impactos.
Como orientación aproximada, para una altura de caída libre de hasta 100 cm se requieren 3 cm de espesor; hasta 150 cm, 5 cm; hasta 200 cm, 7 cm; y hasta 300 cm, 10 cm.
El valor determinante es siempre la altura crítica de caída indicada para cada producto en el informe de ensayo conforme a UNE-EN 1177.
Las losetas y placas de protección frente a caídas pueden utilizarse para la altura crítica de caída indicada en el informe de ensayo conforme a UNE-EN 1177. Esta altura es la menor a la que se alcanza un valor HIC de 1000 o una aceleración gmax de 200 g. Según la ejecución, la altura crítica de caída se sitúa aproximadamente entre 100 y 300 cm.
- Hasta 100 cm: por ejemplo, casitas de juego bajas y elementos de equilibrio.
- Hasta 150 cm: por ejemplo, elementos de escalada bajos.
- Hasta 200 cm: por ejemplo, redes de escalada, estructuras de escalada y equipos combinados.
- Hasta 300 cm: por ejemplo, torres de escalada altas y grandes instalaciones de juego.
Los ejemplos de equipos de juego son únicamente orientativos. Lo determinante es la altura de caída libre del equipo de juego concreto conforme a UNE-EN 1176; la altura crítica de caída indicada debe ser, como mínimo, igual a esa altura de caída libre.
Un pavimento amortiguador es necesario cuando la altura de caída libre supera los 60 cm. La UNE-EN 1176 lo exige para los equipos de juego incluidos en su ámbito de aplicación. En los trepadores destinados exclusivamente al uso doméstico se aplica, en cambio, la UNE-EN 71-8.
Como revestimiento resultan adecuadas las colchonetas amortiguadoras de granulado de caucho cuya altura crítica de caída, determinada conforme a la UNE-EN 1177, sea al menos igual a la altura de caída libre del trepador. También pueden emplearse revestimientos sueltos, como mantillo de corteza, astillas de madera, arena o grava amortiguadora de granulometría entre 2 y 8 mm. Se instalarán según la UNE-EN 1176 y se repondrán regularmente para conservar el espesor de capa requerido.
El pavimento amortiguador debe cubrir toda el área de impacto. Hasta una altura de caída libre de 150 cm, debe prolongarse al menos 150 cm más allá de la proyección vertical de las partes elevadas del equipo. Con alturas superiores, la extensión mínima es de dos tercios de la altura de caída libre más 50 cm.
Antes de la colocación, el terreno debe nivelarse y acondicionarse para que tenga capacidad portante. Han de retirarse piedras, vidrio, aristas cortantes y otros objetos duros.
La superficie debe revisarse periódicamente para detectar daños y uniones sueltas, y en los revestimientos sueltos también debe controlarse el espesor de capa. Las losetas amortiguadoras individuales pueden sustituirse cuando sea necesario.
Para interior sirven las losetas amortiguadoras de granulado de caucho aglomerado con poliuretano, las mismas que se colocan al aire libre bajo los juegos infantiles. El espesor adecuado depende de la altura desde la que un niño puede caer del juego. Esa altura libre de caída según UNE-EN 1176 no debe superar la altura crítica de caída hasta la que la loseta se ha ensayado según UNE-EN 1177.
Bajo una estructura de escalada o elementos de suspensión en una sala de psicomotricidad, la altura libre de caída ronda los 2,80 m, y para ello sirve la loseta amortiguadora de 11 cm, ensayada hasta 300 cm. Para juegos bajos en una sala de juegos en el sótano de una vivienda bastan las losetas más finas, a partir de 3 cm.
Según la norma UNE-EN 1176, los equipos de juego de un parque infantil requieren un pavimento amortiguador de impactos cuando su altura libre de caída supera los 60 cm. En los equipos que, por su funcionamiento, ponen en movimiento al usuario, como los columpios y los toboganes, este pavimento es obligatorio en toda la zona de impacto, con independencia de la altura de caída. Por tanto, un equipo no queda exento de esta obligación solo por estar cerca del suelo y tener poca altura de caída: deben tenerse en cuenta tanto la altura de caída como el tipo de movimiento.
La altura libre de caída es la distancia desde la superficie que el diseño del equipo identifica claramente como apoyo del cuerpo hasta la superficie de impacto situada debajo, y no puede superar los 3 m. Para determinarla, se toma como referencia la superficie de la plataforma de una torre, el asiento de un columpio o la superficie de agarre de una barra fija; en los equipos de trepa, se resta 1 m a la altura máxima de agarre. La altura crítica de caída del pavimento se determina mediante una serie de ensayos de caída conforme a la norma UNE-EN 1177 y debe ser, como mínimo, igual a la altura libre de caída del equipo.
La norma UNE-EN 1176 admite el césped y la tierra vegetal para alturas libres de caída de hasta 100 cm, siempre que se mantengan en buen estado, cedan al recibir un impacto y no contengan piedras, raíces, cimentaciones ni otros objetos duros. El terreno deja de cumplir estas condiciones si se compacta, se seca o se congela. Los equipos destinados exclusivamente al uso doméstico se rigen por la norma UNE-EN 71-8 en lugar de la UNE-EN 1176. Aun así, en un jardín privado también es obligatorio contar con un pavimento amortiguador.
